Литий-железо-фосфатные (LiFePO4) ячейки — это один из типов литий-ионных аккумуляторов, который приобрел популярность в последние годы. И хотя все ячейки LiFePO4 в основе своей очень похожи (химический состав внутри идентичен), они бывают разной емкости, форм и размеров. Такие характеристики как сопротивление, допустимый ток заряда/разряда, срок службы и т.п. могут значительно отличатся.

Конструктция ячеек LiFePO4

Призматические ячейки (Prismatic)
Это прямоугольные «кирпичи» в алюминиевом или пластиковом корпусе. Внутри находятся слои электродов (медная и алюминиевая фольга), уложенные стопкой или смотанные в плоский рулон.

• Плотность компоновки: такие ячейки LiFePO4 идеально стыкуются друг с другом, не оставляя лишних зазоров.
• Емкость: один элемент может иметь емкость до 320Ah и выше (в 2025 появляются ячейки емкостью более 600Ah).

Цилиндрические ячейки (Cylindrical)

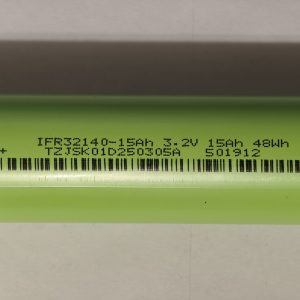

Напоминают обычные батарейки (самые популярные форматы — 32700 и 32140). Внутри — туго смотанный «рулет» из электродов.

• Механическая прочность: Круглая форма лучше выдерживает внутреннее давление.
• Емкость: Один элемент обычно имеет небольшую емкость (от 5 до 20Ah).

Плюсы и минусы: подробный разбор

Преимущества призматических ячеек LiFePO4

Компактность: для систем хранения энергии (ESS) или автодомов это лучший выбор. Из 4-х LiFePO4 ячеек по 300Ah получается готовый аккумулятор на 12.8V ёмкостью почти 4 кВт⋅ч.

Удобство сборки: многие оптовые поставщики наваривают резьбы на контакты ячейки. В таком случае вам не нужен аппарат точечной сварки или паяльник для сборки, достаточно просто закрутить гайку.

Недостатки призматических элементов LiFePO4

Вздутие: главная проблема в том что призматические ячейки LiFePO4 «дышат» при заряде/разряде. Если их не сжать усилием 300-500кг металлическими полосами или шпильками, батарея может свернуться в гармошку.

Неравномерный нагрев: большая площадь пластин внутри мешает быстрому отводу тепла из центра. Приклеенный снаружи температурный датчик может показывать, что температура в норме, а внутренняя часть аккумулятора в это время подвержена перегреву. Это может значительно снизить ресурс аккумуляторной батареи.

Преимущества цилиндрических LiFePO4 ячеек

Конструктивная прочность: давление внутри ячейки распределено равномерно, цилиндрические ячейки LiFePO4 не подвержены деформации корпуса при заряде/разряде. Это исключает возможность сворачивания аккумулятора как на фото выше.

Эффективный теплообмен: когда ячейки собираются в батарейный блок, между ними естественным образом образуются пустоты (воздушные зазоры). Это позволяет воздуху циркулировать вокруг каждой отдельной ячейки. Такая структура также предотвращает перегрев всего аккумуляторного блока: даже если одна ячейка начнет греться сильнее положенного, наличие зазоров снижает риск перегрева соседних элементов.

Масштабируемость и гибкость дизайна: из цилиндров можно собрать батарею практически любой геометрической формы, чтобы эффективно заполнить пространство в раме велосипеда, скутера, корпуса ИБП и т.п.

Высокая токоотдача: большинство ячеек LiFePO4 формата 32140 или 32700 могут длительно отдавать ток 3С (45А для аккумулятора 15Аh), а в течении 10 сек более 6С.

Безопасность при отказе: если в массиве из 200 ячеек выйдет из строя одна, общая емкость системы упадет незначительно. В случае с крупногабаритными призматическими ячейками выход из строя одной единицы может парализовать всю систему.

Недостатки цилиндрических элементов LiFePO4

Трудозатраты: чтобы собрать 300Ah из ячеек 32700 (6Ah), вам придется сварить параллельно 50 ячеек. Это сотни точек сварки.

Риск «разбаланса»: чем больше элементов, тем выше вероятность, что один из них окажется бракованным.

Удельная плотность: соотношение веса к емкости у наиболее плотных призматиков достигает 185 Вт⋅ч/кг, у цилиндров 32140 — 170 Вт⋅ч/кг, а у 32700 всего около 140 Вт⋅ч/кг.



Какие железо фосфатные ячейки выбрать?

Выбор зависит от того, для чего именно вы собираете батарею:

Призматические ячейки LiFePO4 стоит рассмотреть там, где важна высокая емкость и простота обслуживания. Но стоит учитывать необходимость стягивания для предотвращения раздувания. Если это не проблема, то они неплохо подойдут для стационарного накопителя большой емкости для солнечной станции.

Цилиндры будут предпочтительнее, если вы собираете аккумулятор для легкого электротранспорта (электровелосипед, скутер, самокат), ИБП или инструмента. Там, где важны высокие пиковые токи, устойчивость к вибрациям и эффективное охлаждение при интенсивной нагрузке.
